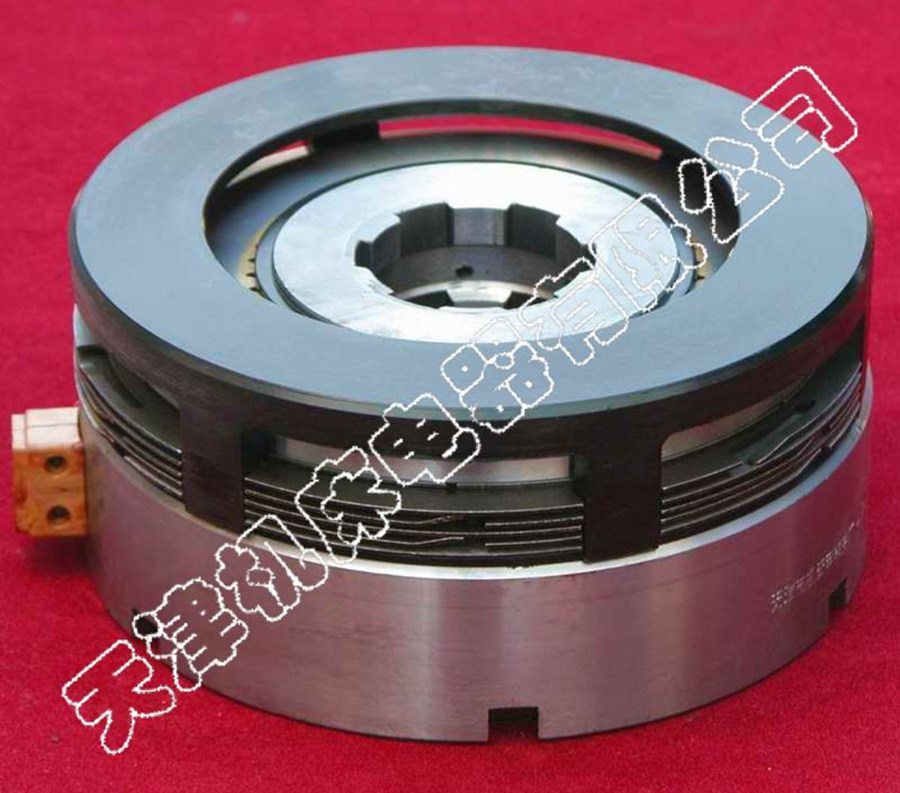

DLM3-25濕式多片電磁離合器
- 查看會員價
- 產品規格：DLM3-25
- 額定動力矩：250 N.m
- 軸孔尺寸：50 mm
- 產品重量：8.2 KG
購買數量:
.
詳細信息
.
商品說明
安裝示意圖及總裝圖/Diagrammatic Sketch of Installation：一、主要用途：DLM3系列為無滑環式濕式多片電磁離合器，需在有潤滑的條件下工作，摩擦片損失小，使用壽命長。徑向尺寸小、力矩大、可廣泛用于機床、軋鋼、冶金采礦、金屬壓延、搬運、船舶漁業等設備的機械傳動系統中，起到離合、換向、變速等作用。
二、工作條件：海拔高度不超過2000米；周圍空氣溫度為-5°C～+40°C；周圍介質中無爆炸危險且無足以腐蝕金屬和破壞絕緣的氣體及導電塵埃；離合器線圈的供電電壓波動不超過+5%和-15%的額定電壓；摩擦片間需要有潤滑油。
三、安裝：離合器安裝前應清洗干凈；安裝是應軸向固定，如分軸安裝應保持同軸度為9級；離合器工作時應向摩擦片供油，在高速運轉和高頻工作時，應采取軸心供油法；離合器潤滑油應清潔，否則會影響其使用可靠性。
| 產品 系列 series | 規格 size | 額定動力矩 N.m | 額定靜力矩 N.m | 空載力矩 (≤) N.m | 接通時間 (≤) S | 斷開時間 ( ≤ )S | 額定電壓 DCV | 線圈消耗功率 (20℃) W | 允許最高轉速 r/min | 重量 kg | 供油流量 L/min |
| DLM3 | 1.2 | 12 | 20 | 0.39 | 0.28 | 0.09 | 24 | 18 | 3500 | 1.6 | 0.2 |
| 2.5 | 25 | 40 | 0.40 | 0.30 | 0.09 | 24 | 21 | 3500 | 2.3 | 0.25 | |
| 5 | 50 | 80 | 0.9 | 0.32 | 0.10 | 24 | 32 | 3000 | 3.4 | 0.40 | |
| 10 | 100 | 160 | 1.80 | 0.35 | 0.14 | 24 | 38 | 3000 | 5 | 0.65 | |
| 16 | 160 | 250 | 2.40 | 0.37 | 0.14 | 24 | 50 | 2500 | 6.2 | 0.65 | |
| 25 | 250 | 400 | 3.50 | 0.40 | 0.18 | 24 | 61 | 2200 | 8.2 | 1.0 | |
| 40 | 400 | 630 | 5.60 | 0.42 | 0.20 | 24 | 72 | 2000 | 14.3 | 1.0 | |
| 63 | 630 | 1000 | 9.00 | 0.45 | 0.25 | 24 | 83 | 1800 | 21 | 1.2 |
| 規格 size | 徑向尺寸 Radial Demensions | 軸向尺寸 Axial Demensions | |||||||||||
| D1 | D2 | D | d | b | φ | e | h | L | L1 | L2 | s | t | |
| 1.2 | 86 | 50 | 20 | 17 | 4X6 | 20 | 6 | 21.8 | 51 | 44.5 | 5.5 | 3.5 | 6 |
| 2.5 | 96 | 56 | 25 | 22 | 6 | 25 | 8 | 27.3 | 57 | 51.5 | 5.5 | 3.5 | 6 |
| 5 | 113 | 65 | 30 | 26 | 8 | 30 | 8 | 32.3 | 63 | 56 | 5 | 3.5 | 8 |
| 10 | 133 | 75 | 40 | 35 | 10 | 40 | 12 | 42.3 | 68 | 59 | 6.5 | 5.5 | 8 |
| 16 | 145 | 85 | 45 | 40 | 12 | 45 | 14 | 47.4 | 70 | 61.5 | 6.5 | 5.5 | 10 |
| 25 | 166 | 110 | 50 | 45 | 12 | 50 | 14 | 52.4 | 78.5 | 68 | 7.5 | 5.5 | 10 |
| 40 | 192 | 110 | 60 | 54 | 14 | 60 | 16 | 62.2 | 91 | 79.5 | 8 | 6 | 10 |
| 63 | 212 | 125 | 70 | 62 | 16 | 70 | 20 | 74.3 | 109 | 96.5 | 9.5 | 7 | 10 |
更多產品詳情請咨詢我們的技術人員，我公司技術部電話022-24985321。
